Esame 2005:

Calcolo perno estremità di una manovella





Traccia. (traccia ministero)



Una pompa a stantuffo, a semplice effetto, è azionata da una manovella d'estremità che ruota alla velocità di 150 gir/min.



I dati di targa della macchina sono:

  •  portata Q = 15 dm3/s di acqua;
  •  prevalenza totale: 80 m di colonna d'acqua.



Il candidato, dopo aver fissato opportunamente i rapporti caratteristici del manovellismo e ogni  altro dato occorrente, esegua:

  1. il disegno schematico del manovellismo, dal quale risultino le quote degli elementi principali  necessari per la definizione della geometria;
  2. il dimensionamento del perno di estremità della manovella, nell'ipotesi che sia interposta una bronzina fra esso e la biella;
  3. il disegno di fabbricazione del perno stesso, completo di quote, tolleranze e grado di rugosità superficiale;
  4. il ciclo di lavorazione, nell'ipotesi che si debba produrre un lotto di pochi elementi;



Il candidato accenni, inoltre, alle procedure da adottare per effettuare un controllo di qualità.





 Ipotesi di soluzione










 Figura 1:  Schema pompa





La velocità angolare dell'albero è:





Imponendo un rendimento volumetrico è possibile calcolare la portata ideale



dalla formula



che lega, in una pompa a semplice effetto,  la portata ideale qv0 alla cilindrata V0 della pompa si ha:



Imponendo che sia



dove C è la corsa dello stantuffo e D il suo diametro, si ha:





da cui si ricava il diametro D





si pone D = 180 [mm],  la corsa sarà:





si sceglie C = 250 [mm]



Il raggio di manovella sarà:  r=125 [mm

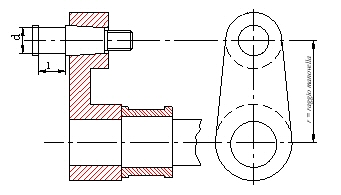

Il disegno della manovella e del perno è:



Esame2005_5



Figura 2:  Disegno manovella e perno





Calcolo delle forze agenti

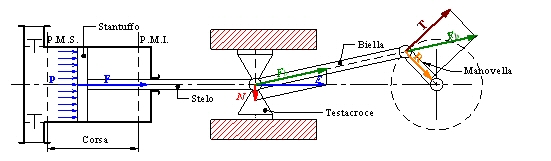

Dall'analisi del diagramma di funzionamento di una pompa a stantuffo in figura 3 è possibile ricavare la dipendenza della pressione, che agisce sul pistone, dalla prevalenza manometrica e dal rendimento interno della pompa






Figura 3:  Funzionamento pompa a stantuffo







Si ipotizza il rendimento idraulico



Sia H0 la prevalenza ideale che tiene conto delle perdite idrauliche interne alla pompa, si ha:





la pressione agente sul pistone è (si è ipotizzato che le pressione di aspirazione sia pari a 0 Pa





 Questa pressione crea sulla pompa una forza F, posto D = 0,180 [m] :







La forza F per mezzo di un meccanismo biella manovella si trasmette al perno di manovella che si vuole calcolare

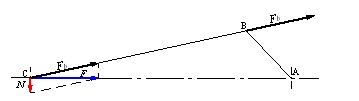

Figura 4:  Le forze agenti sul meccanismo biella manovella





Si divide la forza F in due componenti: la forza  Fb  diretta lungo la biella e la forza N perpendicolare al tratto CA ed agente sul cilindro



Per conoscere Fb si  deve conoscere l'angolo β che a sua volta è possibile ricavare dall'angolo infatti,  analizzando il meccanismo biella manovella disegnato in figura 5 è possibile ricavare una relazione tra l'angolo e β

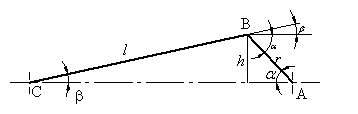

Figura 5:  Meccanismo biella manovella







La forza Fb  è sempre maggiore (o uguale quando C,A e B sono allineati ovvero quando l'angolo β  è nullo)  ed assumerà il valore massimo quando cos β  sarà minimo, questo capita con un angolo   uguale a 90°

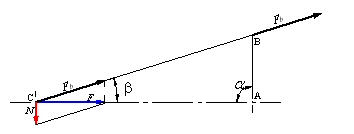

Figura 6:  Posizione angolo 90°

Ipotizzando che si ricava l'angolo β  e la forza Fb

ù



da cui





si ha:



Questa rappresenta la forza massima da applicare alla  biella per ottenere la prevalenza desiderata, essa viene imposta alla biella dalla manovella a sua volate messa in moto dal motore  (il compressore è una macchina operatrice).



Spostando la forza lungo la biella fino al punto B si ricava che questa è la forza massima che agisce sul perno di estremità.



Scelta del cuscinetto di strisciamento



Tra la biella ed il perno si consideri applicato una bronzina.



Per la sua scelta è necessario che siano verifica le due relazioni:



              e



dove p è la pressione agente sul cuscinetto, pam  il valore massimo che essa può assumere, d il diametro interno del cuscinetto(uguale al diametro del perno) , l la lunghezza del cuscinetto, K è infine una costante che rappresenta il valore massimo che può assumere il prodotto p v



Considerando che la pompa è messa in moto da un motore elettrico, che la velocità di 150 giri/min è da considerarsi bassa ed ipotizzando il cuscinetto in bronzo  si scelgono i seguenti valori:



        pam = 10 [N/mm2]             l/d = 1         e         K = 100  [N m/mm2 s]





si pone quindi d=l per cui dalle relazioni precedenti si ha:



da cui si ha:



si pone d= 50 mm e considerando che per questo diametro le lunghezze disponibili sono l=30, l=50 ed l=70 mm



si sceglie come lunghezza l = 50 mm



che comportano una pressione ammissibile pari a:



la bronzina sarà calettata sulla biella, lo spinotto dovrà avere una lunghezza leggermente superiore





Verifica del perno al carico applicato




Figura 7: posizione forza Fb



Il perno viene considerato come una trave incastrata nella manovella, essendo di estremità su di esso non agisce nessun momento torcente, ma solo un momento flettente Mf=Fb*lf



Si ipotizza la forza applicata nella mezzeria della bronzina.



La distanza lf dovrà tener conto del raccordo esistente nella sezione di incastro pari ad 1,5 mm) per cui si pone:

da cui



la tensione massima è data dalla relazione:



Scegliendo per il perno un acciaio Fe 590 (UNI 7070) che ha Rm=590 [N/mm2] e Rs=315 [N/mm2]



si ottiene un grado di sicurezza



valore accettabile.



Con riferimento alla figura 2 si ricava:



Scelta tolleranze

Si sceglie un accoppiamento con gioco tra perno e bronzina H7 g6.

Si impone inoltre che il tratto conico abbia una conicità 1:10
